在工廠企業的生產車間中工裝夾具被廣泛應用著，今天小編就來給大家進行講解關于工具夾具的一些知識內容。

- 2 -

首先我們來看看夾具是什么？夾具（JIG）就是在制造產業當中，作為一個生產的輔助條件，是把加工對象及安裝對象迅速、準確地定位和固定的特殊工具。一般指包括工件定位、支撐、夾緊的裝置，還有實際工作當中工具的導向機構的一體化設備。

在產品生產過程中使用夾具的目的和效果簡單地說，就是可以提高生產效率，保證產品質量及互換性維持和減小加工（組裝）費用。

夾具的主要目的是為了將工件快速、準確地定位以及適合的支撐、維持，使在同一夾具上生產的所有工件都固定在特定的范圍內，保證產品的精密性和互換性。使用夾具可以在各種加工、組裝等工作當中減少工作時間，進行高效率的工作?？梢詫碗s的工作單一化，提高經濟效益，將只有熟練工完成的工作，完全可以由未熟練工來完成。

- 3 -

對于夾具的種類及分類，一般可大致分為裝配用夾具，加工用夾具，檢查用夾具等。

一、裝配用夾具

作為把單件通過結合，連接，焊接等方法裝配為完制品的夾具，需滿足以下條件：第一，工件的取放要容易，第二，所有的工作盡量在夾具夾緊的狀態下完成，第三，工作條件要選擇最方便的位置進行，第四，零件要固定在正確的位置，最后，焊接的情況，要求俯視工作姿勢的作業性，一般可分為機械裝配夾具，焊接夾具，用粘合劑的裝配夾具等。

（1） 機械裝配夾具。可拆裝零件的螺栓連接、鉚接的裝配夾具、當前車身工廠的DR HINGE裝配夾具、車門鉸鏈左右結合裝置屬于這種類型，還有，為了與焊接裝配夾具或粘合劑結合夾具，也可以包括折邊機。

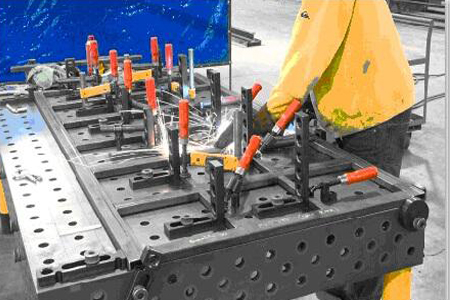

（2） 焊接夾具。為了實現零件之間的結合采用焊接方式時用的夾具，用于普通電阻電焊、弧焊、惰性氣體焊接、氧氣焊等，現車身工廠大部分的夾具屬于焊接夾具。

（3） 用粘合劑的裝配夾具。機械方法或焊接無法實現的裝配的情況，根據特殊的意義使用粘合劑方法。一般車身工廠使用的粘合劑釘牢部位HEM’G膠，用于加固及防音、防震等目的的乳白膠等。 使用的設備有車門、頂蓋、后備箱、T/GATE等大部分采用MOV’G PART手動自動涂膠的裝置。

二、加工夾具

加工夾具是用于支撐或固定工件的工具，可迅速、正確地定位加工對象，還有引導切削工具的功能。一般包括車、鉗、銑、刨、磨、鉆等加工機械特性為依據的夾具。

三、檢查用夾具

為了正確檢查未裝配工件或已裝配工件來修改夾具及托架，或檢查裝配夾具及托架的磨損狀態及性能變化，或為了防止不良品投入下一道工序，實現產品的均衡的質量管理，一般使用的檢查用夾具為INSPECTION CHECKER或CHECKER，CHECKER也可以定義為屬于一個特殊測量儀器類型的檢驗裝置。狹意的檢驗裝置是一個具有工件控制概念（定位加緊，支撐）的夾具上裝有測量儀器，廣義來講也可與測量儀器混論。

四、JIG&FIXTURE

將夾具和固定設備明確區分比較困難，一般地，夾具（JIG）是指將工件定位、支撐、夾緊的同時還具有切削刀具導向裝置，但固定設備（FIXTURE）只具有定位、支撐、維持的功能。但是在功能方面，在車身工廠較多情況是復合使用夾具和固定裝置，可以認為相同，在歐美地區叫FIXTURE的情況較多，在日韓稱為JIG的情況較多。

- 4 -

最后，我們來了解一下工裝夾具設計的基本原則包括：

1.滿足使用過程中工件定位的穩定性和可靠性；

2.有足夠的承載或夾持力度以保證工件在工裝夾具上進行的施工過程；

3.滿足裝夾過程中的簡單與快速操作；

4.易損零件必須是可以快速更換的結構，條件充分時最好不需要使用其它工具進行；

5.滿足夾具在調整或更換過程中重復定位的可靠性；

6.盡可能的避免結構復雜、成本昂貴；

7.盡可能選用市場上質量可靠的標準品作組成零件；

8.滿足夾具使用國家或地區的安全法令法規；

9.設計方案遵循手動、氣動、液壓、伺服的依次優先選用原則；

10.形成公司內部產品的系列化和標準化。

在設計制造工具夾具時，我們要注意夾具的制造公差，根據夾具元件的功用及裝配要求不同可將夾具元件分為四類：第一類是直接與工件接觸，并嚴格確定工件的位置和形狀的，主要包括接頭定位件、V形塊、定位銷等定位元件；第二類是各種導向件，此類元件雖與定位工件直接接觸，但它確定第一類元件的位置；第三類屬于夾具內部結構零件相互配合的夾具元件，如夾緊裝置各組成零件之間的配合尺寸公差；第四類是不影響工件位置，也不與其它元件相配合，如夾具的主體骨架等。
