在工廠企業的生產管理過程中，不同的行業之間對于品質管理工作的執行內容和方式會存在不同之處。而在精益生產管理體系中，我們常用QC七大手法來管理產品的品質問題。QC七大手法按照提出時間，分為了新舊兩種內容，今天小編我就給大家簡單講解關于舊七大手法中直方圖工具的實際應用內容。

- 2 -

新QC七大手法其作用主要是用較便捷的手法來解決一些管理上的問題，與舊QC七大手法相比，它主要應用在中高層管理上，而舊QC七手法主要應用在具體的實際工作中。因此我們在生產車間現場向員工推行品質管理工具時，更適用于舊QC七大手法，更能夠幫助員工發現生產過程中的品質問題。

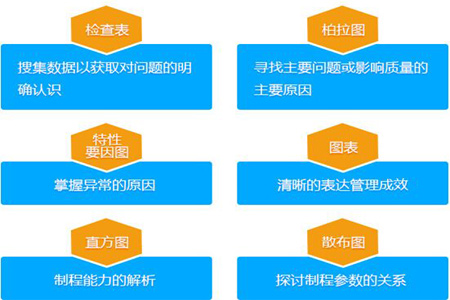

舊QC七大手法的各個工具在問題解決步驟中都有其對應適用的內容，如直方圖工具就適用于效果確認工作。直方圖又稱質量分布圖，它是表示資料變化情況的一種主要工具。用直方圖可以解析出資料的規則性，比較直觀地看出產品質量特性的分布狀態，對于資料分布狀況一目了然，便于判斷其總體質量分布情況。

因此在質量管理中，我們可以通過使用直方圖進行預測并監控產品質量狀況，對質量波動進行分析。使用直方圖通過對收集到的貌似無序的數據進行處理，來反映產品質量的分布情況，判斷和預測產品質量及不合格率。

我們在使用直方圖時，可以透過直方圖可發現的數據特征有：數據的分配狀態、數據的中心位置、數據離散程度的大小、數據和規格之間的關系。通過這些數據特征，能夠較直觀地傳遞有關過程質量狀況的信息，我們可以發現質量波動的狀態，通過研究質量波動狀況之后，就能掌握過程的狀況，從而確定在什么地方集中力量進行質量改進工作。

- 3 -

下面我們一起來看一個實例，來學習直方圖的制作。某電子零件厚度標準為0.230±0.001mm，即合格標準為0.220mm-0.240mm。

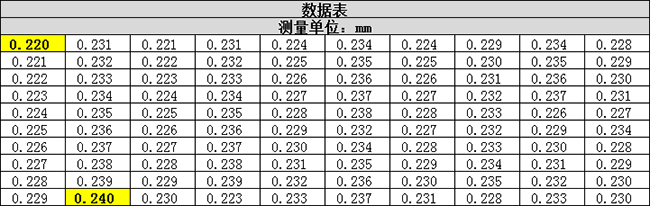

第一步：收集數據，作直方圖的數據一般應大于50個。本例在生產過程中收集了100個數據，列于一個表中。

第二步：求出數據的最大值L和最小值S，在這里的數據中最大值為0.240，最小值為0.220。

第三步：決定組數K，組數=數據數開根號二（取整數），這里的組數就是100開根號二等于10。

第四步：決定組距C，C=R/K，R=L-S，即組距=（最大值-最小值）/組數，最后結果取最小測量單位的整數倍。這里的組距=（0.240-0.220）/10=0.002（最小測量單位為0.001）。

第五步：確定各組的界限值，組的界限值單位應取最小測量單位的1/2。即第一組下界=最小值-最小測量單位/2；第一組上界=第一組下界+組距；第二組下界=第一組上界；第二組上界=第二組下界+組距，如此類推。要注意在分組時應把數據表中最大值和最小值包括在內。這里第一組下界=0.220-0.001/2=0.2195；第一組上界=0.2195+0.002=0.2215。因此，第一組為：0.2195-0.2215，如此類推，第十一組為：0.2395-0.2415。

第六步：求出各組組中點，組中點=（組上界+組下界）/2，例如第一組組中點=（0.2215+0.2195）/2=0.2205，如此類推。

第七步：編制頻數分布表。把多個組上下界限值分別填入頻數分布表內，并把數據表中的各個數據列入相應的組，統計各組頻數據。

第八步：以各組上下界為橫坐標，以頻次數為縱坐標。畫直方圖，橫坐標寬度都是相等的，按縱坐標畫出每個長方形的高度，它代表取落在此長方形中的數據數。

- 4 -

我們作直方圖是的目的是為了研究產品質量的分布狀況，據此判斷生產過程是否處在正常狀態。因此在畫出直方圖后要進一步對它進行觀察和分析。在正常生產條件下，如果所得到的直方圖不是標準形狀，或者雖是標準形狀，但其分布范圍不合理，就要分析其原因，采取相應措施。

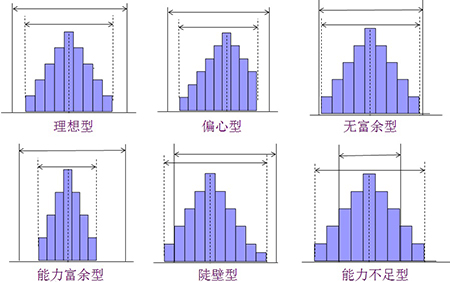

正常型是指過程處于穩定的圖型，它的形狀是中間高、兩邊低，左右近似對稱。近似是指直方圖多少有點參差不齊，主要看整體形狀。當直方圖的形狀呈正常型時，即工序在此時刻處于穩定狀態時，還需要進一步講直方圖同規格界限（即公差）進行比較，以分析判斷工序滿足公差要求的程度。

異常型直方圖種類則比較多，所以如果是異常型，還要進一步判斷它屬于哪類異常型，以便分析原因、加以處理。下面介紹幾種比較常見的：

1、孤島型，在直方圖旁邊有孤立的小島出現，當這種情況出現時過程中有異常原因。如：原料發生變化，不熟練的新工人替人加班，測量有誤等，都會造成孤島型分布，應及時查明原因、采取措施。

2、雙峰型，當直方圖中出現了兩個峰，這是由于觀測值來自兩個總體、兩個分布的數據混合在一起造成的。如：兩種有一定差別的原料所生產的產品混合在一起，或者就是兩種產品混在一起，此時應當加以分層。

3、折齒型，當直方圖出現凹凸不平的形狀，這是由于作圖時數據分組太多，測量儀器誤差過大或觀測數據不準確等造成的，此時應重新收集數據和整理數據。

4、陡壁型，當直方圖像高山的陡壁向一邊傾斜時，通常表現在產品質量較差時，為了符合標準的產品，需要進行全數檢查，以剔除不合格品。當用剔除了不合格品的產品數據作頻數直方圖時容易產生這種陡壁型，這是一種非自然形態。

5、偏態型，偏態型直方圖是指圖的頂峰有時偏向左側、有時偏向右側。由于某種原因使下限受到限制時，容易發生偏左型。如：用標準值控制下限，擺差等形位公差，不純成分接近于0，疵點數接近于0或由于工作習慣都會造成偏左型。由于某種原因使上限受到限制時，容易發生偏右型。如：用標準尺控制上限，精度接近100%，合格率也接近100%或由于工作習慣都會造成偏右型。

6、平頂型，當直方圖沒有突出的頂峰，呈平頂型，然而形成這種情況一般有三種原因。 A、與雙峰型類似，由于多個總體、多總分布混在一起。B、由于生產過程中某中緩慢的傾向在起作用，如工具的磨損、操作者的疲勞等。C、質量指標在某個區間中均勻變化。
